Schönwitz 50024 - Gleichrichter Brückengleichrichtermodul 1,5A
LEDs dürfen nicht an Wechselspannung betrieben werden, sonst verringert sich die Lebensdauer erheblich. Daher kommen die Brückengleichrichter-Module zum Einsatz. Sie machen aus der Trafo-Wechselspannung eine Gleichspannung.

Verbaut wurde ein Brückengleichrichter mit einem Glättungskondensator.

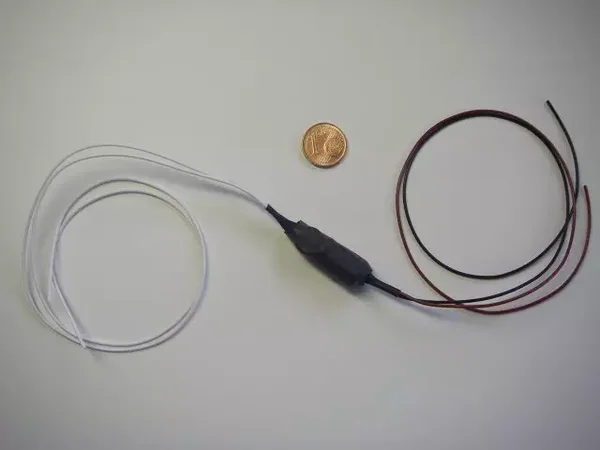

An den beiden weißen Kabeln wird der Trafo mit Wechselspannungsausgang angeschlossen. Das rote Kabel ist der PLUS-Pol und das schwarze Kabel ist der MINUS-Pol zur Versorgung von LEDs oder Car System Stopstellen.
Wichtig dabei ist, dass die Spannung max. 35V beträgt und das der Gleichrichter nicht überlastet wird (1,5A max, das entspricht ca. 75 Standard LEDs).

Technische Daten:

• Spannung am Ausgang: max. 35V
• Strom am Ausgang: max. 1,5A
• Modulgröße: ca. L = 3cm x D =1,2cm
